準備
|
|
スチレントレー(GP625)、 バルサ棒(5×10×90、1本50円前後) はさみ、 両面テープ(強力タイプ)、 ガムテープ、 サンドペーパー(100番くらい) 輪ゴム、 カッターナイフ、 アクリル絵の具セット |
|
手順
|
|
バルサ棒(5×10×90、1本50円前後) |
|
ひとり分を30センチに切る。 そのうち2.5センチを図のような形に切る。 |
|
ガムテープを細く切って、巻き付ける。 重りとなるところなので、何回もしっかりとまきつける。 |
|
主翼の型紙。 B5のコピー用紙をトレーの巾に合わせて切る。 |
|
型紙を半分におって羽のかたちをデザインする。 |
|

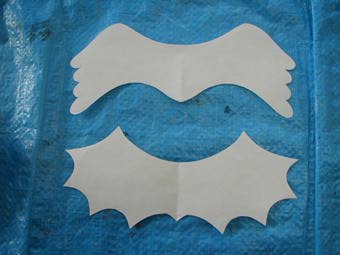

型紙をはさみで切る。 | |
型紙の中心をトレーの中心にあわせてセロテープでとめる。 | |
型紙のまわりをボールペンなどでなぞる。 | |
型紙をはずして、足りない部分の線をかく。 | |

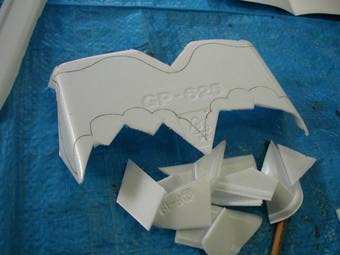

複雑な形は、いきなり線のとうりに切ろうとすると、割れてしまうことがある。 線のちかくまでおおまかにはさみで切り込んでおいてから、実際の線をすこしづつ切っていく方が、失敗がない。 |
|

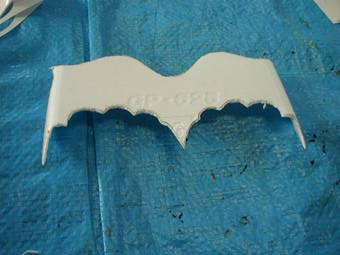

切れた状態 | |

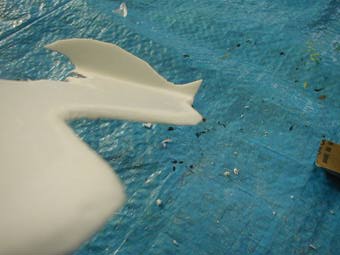

主翼の形をサンドペーパーで磨いてととのえる。 羽の断面のグレーの部分をていねいに磨いていく。 揚力を得るため。 羽の上面の巾の長さのほうが、下面の巾の長さよりも長くなる。そうすることによって、空気のながれのスピードによって気圧の変化がおこり、浮き上がろうとする力がうまれる。 |
|
尾翼も主翼と同じように型紙をつくって制作する。 |
|
尾翼をつける。 強力両面テープをバルサにはる。 |
|
尾翼をとりつける。 尾翼の中心がバルサの中心になるように。 |
|
垂直尾翼をとりつける。 尾翼とおなじように両面テープでつける。 |
|
尾翼部分をうしろから見たところ。 | |
本体の重心をさがす。 指にのせて、ちょうどつりあうところをさがす。 |
|
重心の部分のバルサに印をつけてから、 主翼(大きい方の羽)の中心(主翼の重心も本体と同様に指にのせてはかる。)、重心の部分にくるようにする。 尾翼とおなじように両面テープではる。 |
|
全体のバランスをみる。 前後のバランス。 左右のバランス。 |
|
アクリル絵の具をつかってデザインする。 アクリル絵の具がのりにくく、弾く場合は台所用中性洗剤などで表面をふく。 |
|

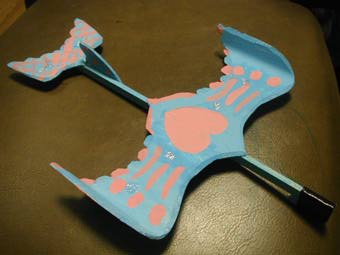

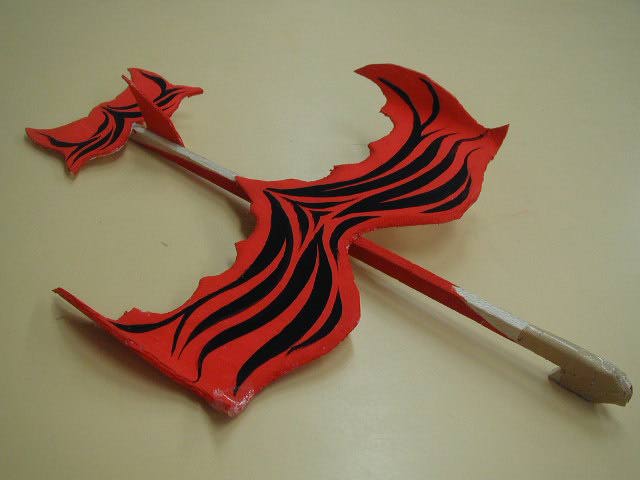

生徒の作例 | |
●飛行機を飛ばすためのカタパルトの制作 |
|
ゴムをガムテープで割りばしの先につける。 | |
輪ゴムの先にガムテープを巻いて、ひっかかりやすくする。 | |
片手でカタパルトを前にもって、ゴムの部分に飛行機の前の部分をひっかけて手前にひっぱる。飛行機の尾翼の部分をもつ。 飛行機の尾翼のほうをはなすと飛んでいく。 外でななめ上にむけて飛ばすこと。 |
|
手で飛ばす場合。 |
|
